Elektrood-03-npt
System Description
2.7% Polymer (1 chain) 61.7% EMI-BF4 (132 ion pairs) 35.6% Carbon (57 platelets)
Simulation conditions
NPT Simulation in a 40Å^3 box. No electric field applied. Length: 10ns.
Simulation statistics
koguenergia:

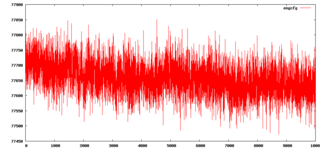

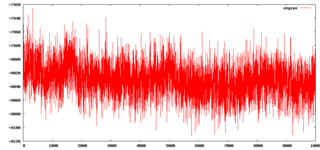

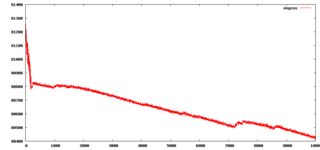

Konfiguratsioonienergia:

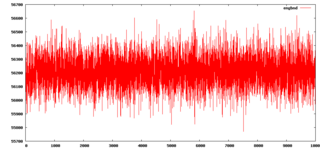

Sidemeenergia:

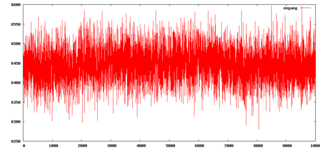

Nurgaenergia:

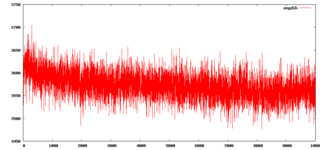

Dihedraalienergia:
Coulombi energia:

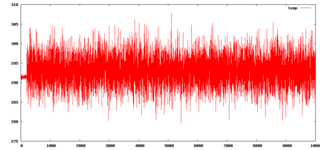

Temperatuur:

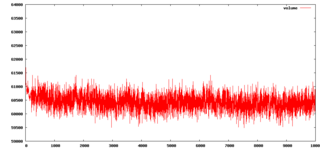

Ruumala:

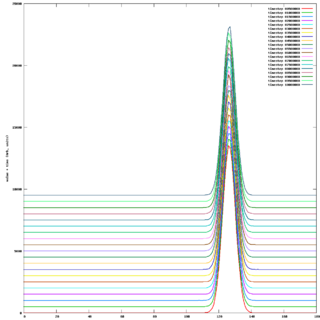

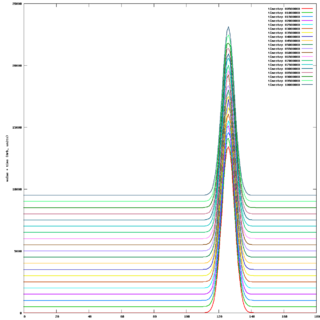

Distribution of angles

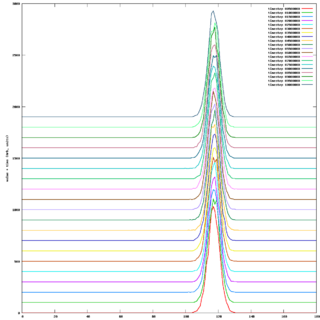

C8-C8-C8 (Teflon):

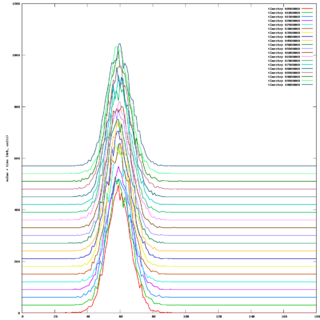

C8-C8-C8-C8 dihedraal:
CR-NA-C1:
CW-NA-C1:

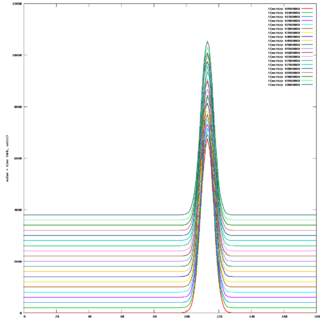

NA-C1-CE:

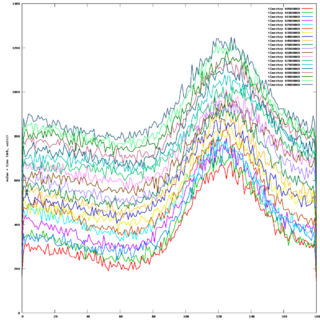

CR-NA-C1-CE dihedraal:
RDF
RDF graafikud. Graafikud järjekorras alt üles kujutavad ajahetki simulatsiooni jooksul 0.5 ns sammuga.

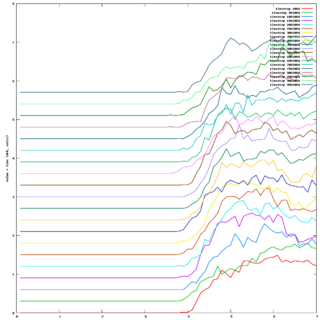

B-C8 (anioon-Teflon):

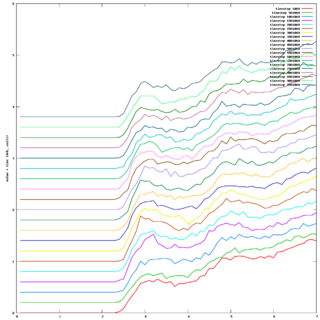

F-F8 (anioon-Teflon):

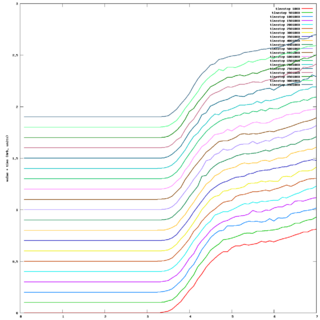

B-C (anioon-grafiit):

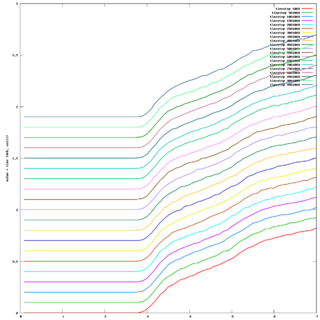

F-C (anioon-grafiit):

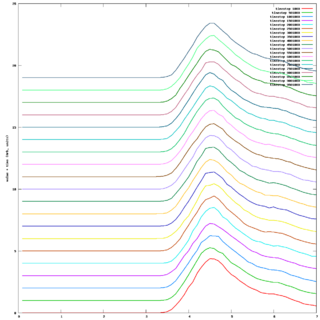

B-N (anioon-katioon):

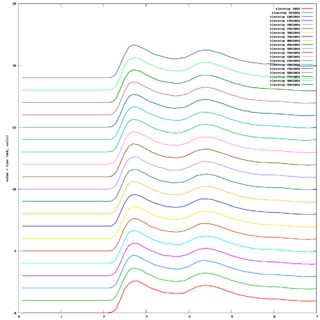

F-H1 (anioon-katioon):

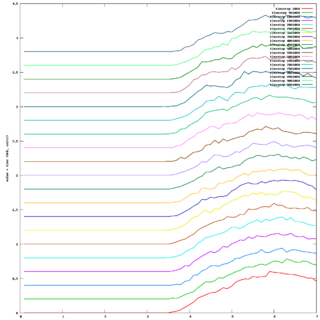

C8-C (Teflon-grafiit):

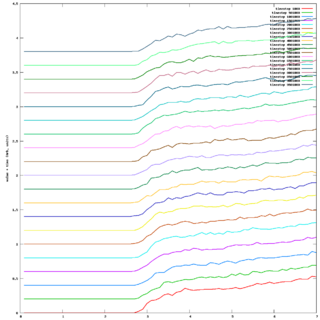

F8-C (Teflon-grafiit):

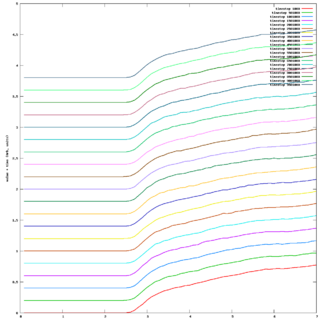

H1-C (katioon-grafiit):

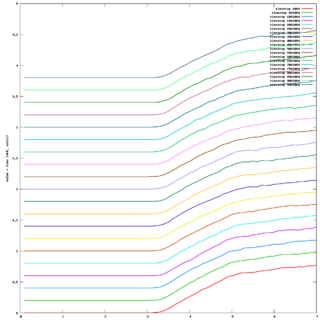

N-C (katioon-grafiit):

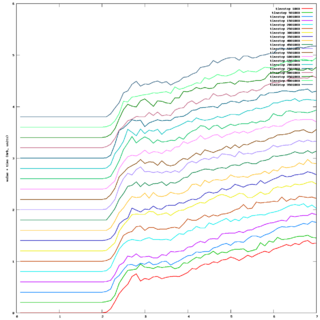

H1-F8 (katioon-Teflon):

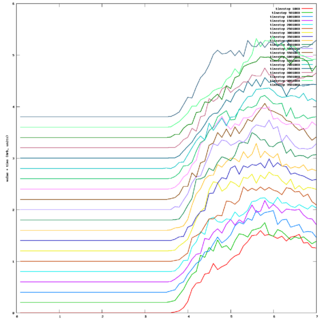

N-C8 (katioon-Teflon):

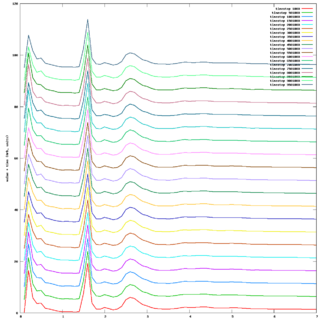

C-C (grafiit-grafiit):

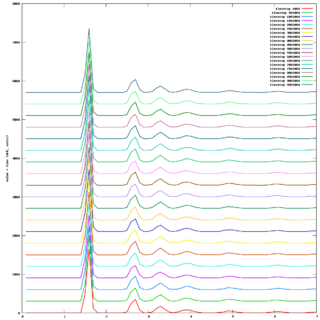

C8-C8 (Teflon-Teflon):

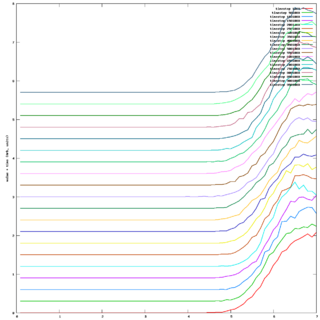

B-B (anioon-anioon):

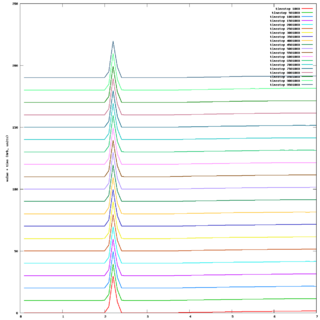

N-N (katioon-katioon):

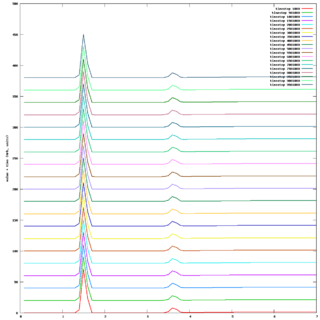

N-C1 (katioon-katioon):

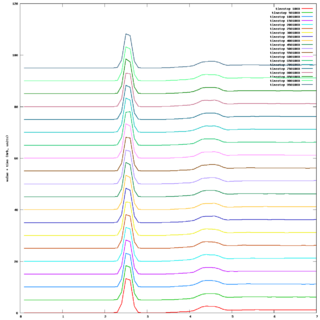

N-CE (katioon-katioon):
RDF graafikud simulatsiooni lõpust:

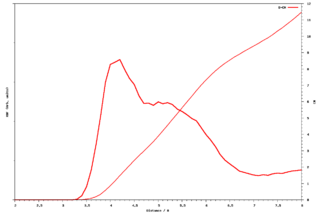

B-CW (anioon-katioon):

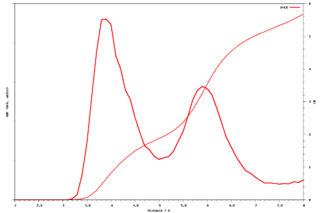

B-CR (anioon-katioon):
B-C1 (anioon-katioon):

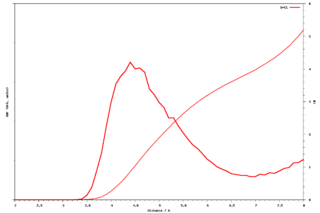

B-CE (anioon-katioon):
X is the mass center of the N-C-N-C-C ring of the cation.

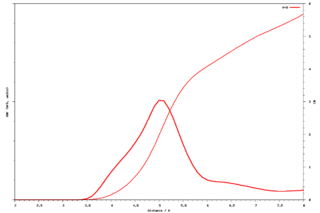

X-B (cation-anion):

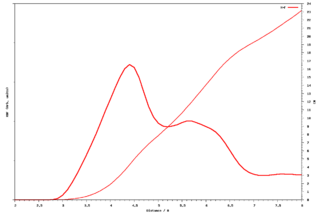

X-F (cation-anion):

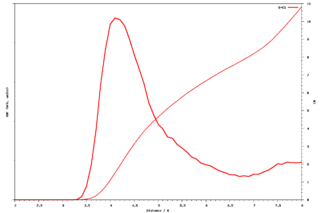

B-C1 (anion-cation):

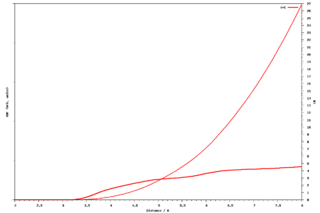

X-C (cation-carbon):

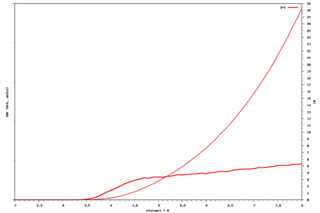

B-C (anion-carbon):

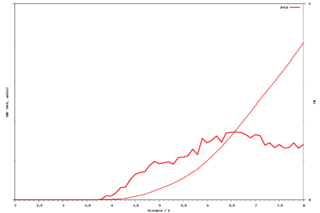

B-C8 (anion-Teflon):
Coordination sphere radii
TODO
MSD
MSD was calculated from the last 2 ns of each simulation.

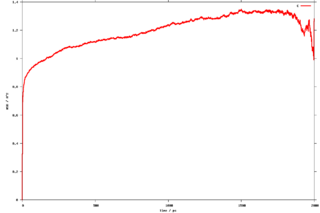

C (grafiit):

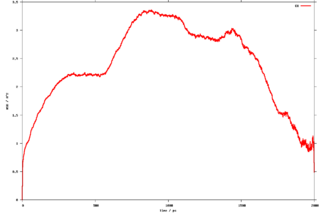

C8 (Teflon):

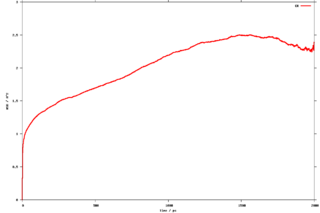

CR (katioon):

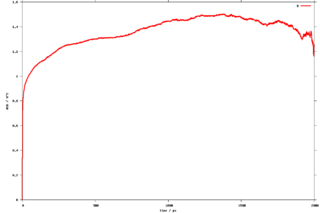

B (anioon):
Diffusion coefficent
Difusioonikoefitsentide arvutamiseks võtsin kolm viimast ühe nanosekundi pikkust MSD-graafikut ja arvutasin keskmise nende keskmiste sirgete osade tõusudest.
BF4 difusioonikoefitsent (arvutatud booriaatomi järgi): D=6.473e-9 cm^2/s
EMI difusioonikoefitsent (arvutatud lämmastikuaatomite järgi): D=3.250e-8 cm^2/s.

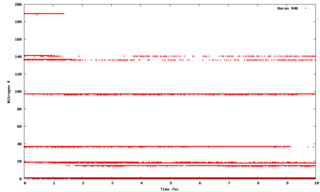

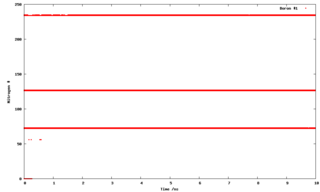

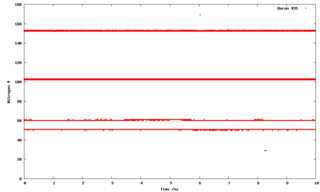

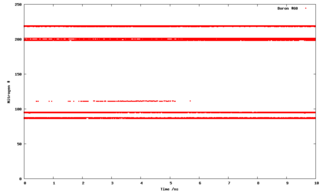

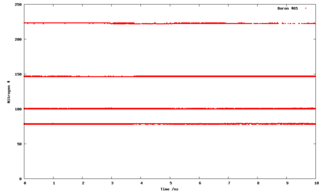

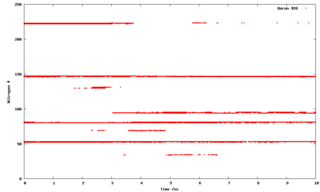

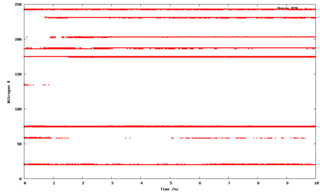

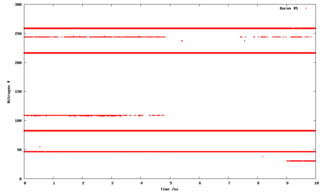

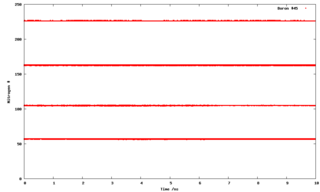

Coordination time evolution plots

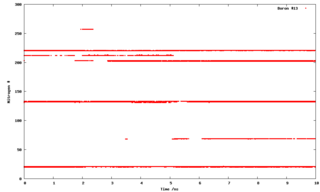

Koordinatsiooni ajalise evolutsiooni graafikute arvutamisel loeti NA aatomi (EMI-iooni lämmastikuaatom) ümber koordinatsioonisfääri raadiuseks 5.7Å. Iga graafik kujutab ühe BF4-iooni koordineerumist kõikide EMI-ioonide lämmastikuaatomitega.
Iga viienda BF4-iooni graafikul on selgelt näha lahkumine ühe EMI-iooni juurest ja saabumine uue EMI-iooni juurde ilma hiljem tagasi pöördumata.

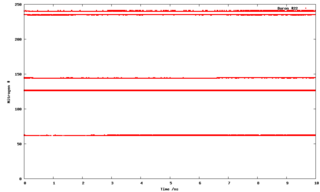

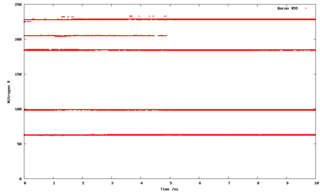

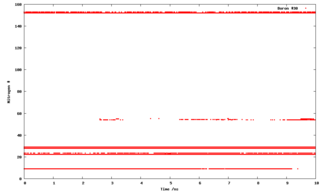

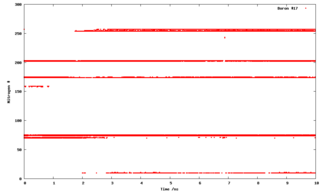

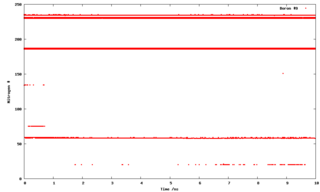

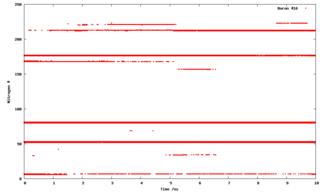

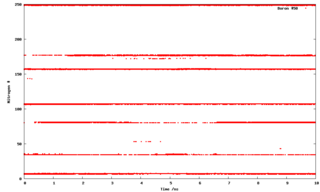

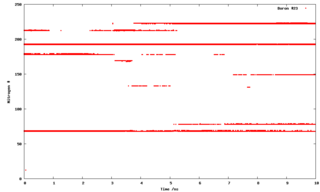

Näiteid koordineerimise ajalise käigu graafikutest:
Coordination lifetime
TODO
Typical clusters
Ioonvedelik täidavad simulatsiooniboksi servast servani. Ioonvedeliku sees on mõned suured enam-vähem ümmargused gradiidi klastrid. Tefloniahel(ad) on ioonvedeliku sees grafiidist eemal. Kõik EMI-BF ioonid moodustavad ühe suure klastri, paardumata ioone pole.
TODO pildid
